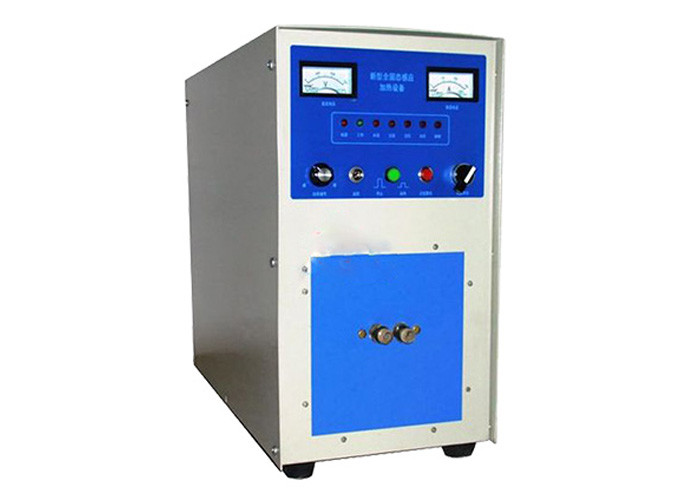

금속 급냉을 위한 장비를 가열시키고, 단련하고 부드러워지는 장비 도입을 가열시키는 고주파 도입

높은 주파수 인덕션 가열 장비에 대한 개관 :

고주파유도가열 기계는 고주파유도가열 기계와 단순화된 수동 작동의 가열 품질을 향상시키는 것에게 도움이 된 자동 난방, 열 보존성과 냉방의 기능 설정 키를 가지고 있습니다. 고주파 유도로의 전원 공급기는 전력과 주파수에 따라 선택될 수 있습니다. 더 높은 고주파 주파수, 가열 깊이가 더 얕고,와 그 고주파 주파수를 낮춥니다, 더 좋은 열 투과성. 1부터 20KHz까지 유도 가열 기계의 높은 주기 주파수의 자동적인 트래킹

고주파 유도 가열 장비의 기술적인 매개 변수 :

모형을 만드세요 : LC-GPGY-50KW

냉각수 압력 : 0.1-0.3mpa

입력 전원 : 50kW

냉각수 순환량 (주 엔진) : 15L / 분 (0.1MPa)

입력 전압 : 343v

냉각수 순환량 (트랜스) : 18L / 분 (0.1MPa)

최대 입력 전류 : 64A

호스트 부피 : 460×360×630mm3

발진 주파수 : 16 khz

수온 보호점 : 50 Ｃ

숙주 체중 : 40 ± 5% 킬로그램

효율 : 90%

높은 주파수 인덕션 가열 장비의 설치 단계 :

1. 주요하고 보조 기계를 위치시키세요 : 일반적으로, 메인 머신 (작전 기계 제어)은 위쪽에 위치되고 보조 기계 (전력 출력 기계)이 아래 위치됩니다.

2. 주요하고 보조 기계의 물과 전기를 연결시키세요 : 스트레이트 업에서 그리고 방식 아래로 부속물에서 2 가는 송수관을 이용하여 수로를 연결시키세요. 빨간 채 검정색에 연결된 적색 및 흑색에 연결된 부속물에서 2 케이블을 회로와 연결하세요. 접촉 불량 없이 그것을 강화하기 위해 확신하세요. 마스터와 종속 기계의 접지 배선을 연결시키세요.

3. 전력 연결 : 기계는 3상 전력 공급 (380V) 이고 3 적색 배선이 (65A 이상) 특별한 3상 나이프 스위치 또는 기중 차단기에 연결됩니다. 그리고 나서 접지 배선을 연결시키세요.

4. 물 접속 : 기계에 의해 사용된 냉각수 압력은 0.1mpa-0.3mpa (약 1-3kg) 입니다. 370W 단일-위상 (220V)를 선택하세요 물 펌프와 저수 탱크 또는 풀 (연속적인 작업 시간과 작업량에 따라 양을 선택하고, 필요한 경우 작은 냉각탑을 설치하세요). 물 펌프의 유출구는 송수관에 의해 기계의 물 유입구로 연결되고 기계의 유출구가 수류의 순환하는 냉방을 실현하기 위해 반송수를 수영장으로 되돌리는데 사용됩니다.

5. 유도 코일의 설치 : 뜨거워지 금속 워크피스의 모양과 크기에 따라 유도 코일을 선택하고 설치하고 고치세요. 유도 코일이 짧게 순회되지 않을 것이라는 것에 주목하세요.

6. 제조 공정에 있는 제품을 위치시키세요 : 도입 벨소리의 중심에 가열될 제조 공정에 있는 제품을 위치시키세요. 제조 공정에 있는 제품의 주위에 있는 더 갭은 근본적으로 똑같은 것 일 것입니다. 제조 공정에 있는 제품과 도입 벨소리는 충돌하지 않을 것입니다.
